Двери ДУ защитно-герметические для защитных сооружений гражданской обороны

Двери защитно-герметические ТУ 25.99.21-005-52404267-2018 используются для монтажа в дверных проемах в убежищах, для непосредственной защиты от действия ударной волны, а также проступания отравляющих веществ в объект.

В зависимости от предназначения двери делятся на:

• Двери защитно-герметические распашные;
• Двери герметические распашные;
• Двери защитно-герметические откатные;

Все двери изготавливаются в соответствии с серией 01036-06, разработанной в СССР, и по техническим условиям Опытного завода оборудования защитных сооружений, которые были разработаны по новым требованиям к инженерно- техническому оборудованию.

Конструктивно все модификации дверей состоят из полотна, коробки и запирающего механизма – механизм задраивания.

Маркировка дверей ДУ

Двери герметические распашные следующих видов: ДУ(ОЗ)-IV-2, ДУ(ОЗ)-IV-3, ДУ(ОЗ)-IV-6 (без клапана КИДМ), ДУ(ОЗ)-IV-7.

Завод-изготовитель имеет право вносить изменения в конструкцию, не влияющие на защитные и герметические свойства изделия.

Каждая дверь ДУ для убежищ маркируется в соответствии с требованиям нормативной документации СНиП и имеет индекс и цифры.

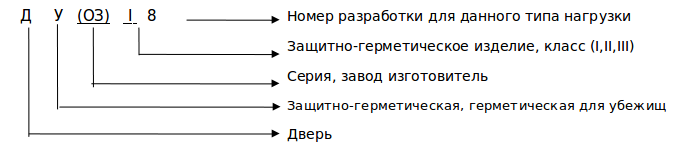

Условные обозначения маркировки дверей:

Для контроля прижима дверного полотна дверь может комплектоваться конечным выключателем, подающим сигнал о правильном прижиме полотна к уплотнителю.

Для недопускания разгерметизации створок, дверь может комплектоваться специальным блокировочным устройством- защелкой электромагнитной. Разблокировка происходит только после подачи сигнала с пункта управления. Эта функция заказывается дополнительно при заказе дверей защитно-герметических ДУ.

Двери защитно-герметические ДУ распашные

Двери имеют маркировку ДУ-I-7, ДУ-I-8, ДУ-II -2, ДУ-II-3, ДУ-III-5, ДУ- III-6, ДУ-III-7 и отличаются техническими характеристиками.

Гермодвери защитно-герметические устанавливаются во входные проемы убежищ, а также могут применяться для внутренних тамбуров, которые имеют различные размеры проемов.

Метал, из которого изготавливают двери защитно-герметические значительно толще чем у дверей герметических, поэтому имеют больший вес. Соответственно цена дверей защитно-герметических ДУ значительно выше цены дверей герметических ДУ.

Механизм открывание дверей защитно-герметических осуществляется либо в левую, либо в правую сторону, необходимо указывать в заказе на изготовление.

Механизм закрывания или задраивания может быть выполнен розничными способами в соответствии с требованиями нормативной документации, а сам штурвал может быть выполнено в виде круглого руля, или рукоятки.

Сам механизм дверей защитно-герметических ДУ выполнен так, чтобы открывание и закрывание дверей происходило с обеих сторон (внешней и внутренней).

Размерность дверей ДУ защитно-герметических распашных

Двери герметические ДУ распашные

Двери имеют маркировку ДУ-IV-2, ДУ-IV-3, ДУ-IV-6. ДУ-IV-7.

Двери герметические ДУ предназначены для установки в проемы входных тамбуров и в качестве входной двери тамбуров ДЭС с пределом огнестойкости, мин. 0,25 ч. Конструктивно двери герметические для убежищ и двери защитно-герметические не отличаются, разница заключаются в толщине используемого металла и толщины самого дверного полотна, соответственно массой. Например, дверь ДУ-IV-2 весит 320 кг а дверь ДУ –I-8 всит массой 860 кг.

Механизм открывание дверей герметических может быть, как влево, так и направо, это можно сделать развернуты дверь на 180 ^о . При наличии устройства сигнализационного его конечный выключатель будет необходимо перенести на вверх коробкий.

Размерность дверей ДУ герметических распашных

Двери защитно-герметические ДУ откатные

Двери имеют маркировку ДУ-I-5, ДУ-II-4, ДУ- III-8, ДУ-IV-4

Двери герметичные ДУ-IV-4 имеют особенность открываться только вручную без применения электоропривода. Для контроля дверей в положение «открыто» и «закрыто» полотно может быть укомплектовано конечным выключателем, который подает сигнал, когда дверь плотно закрылась. Дверь может быть укомплектована блокирующем устройством, которое контролирует разгерметизацию дверей и без сигнала с пункта управления двери не разблокируются. Так как все эти устройства требуют подключения электропитания, необходимо заранее об этом подумать и иметь обоснование их применения.

Размерность дверей ДУ защитно-герметических откатных ( можно ссылкой на таблицу, т.к много основного текста)

Двери ДУ защитно-герметические по индивидуальному заказу

Если в вашем убежище не стандартные проемы для установки дверей ДУ, то наше производство готово изготовить по запросу, заказу дверь защитно-герметическую по вашим размерам.

Завод имеет возможность изготовить двери эксклюзивные для вашего офиса или производства, или объекта.

Испытания дверей ДУ защитно-герметических

На стенде двери проходят испытания на гидрогерметичность, при необходимости двери походят испытания на сеймоударопрочность.

Установка

Защитно-герметические двери устанавливаются одновременно с монтажом арматуры стен до бетонирования (в процессе строительства). Двери устанавливаются на высоту 150 мм от уровня чистого пола, высота установки ставней – 350 мм от уровня чистого пола. Установка дверей в проектное положение должна производиться в закрытом положении механизма задраивания. Положение изделия по высоте фиксируется с помощью подставок. Все изделия устанавливаются строго вертикально.

Цвет дверей ДУ и другого инженерного оборудования должен соответствовать требованиям Приказа 583. Не допускается разного колера,

Герметичность примыкания дверей обеспечивается специальной уплотнительной резиной по всему периметру дверей.

Если двери ДУ герметические и защитно-герметические мирное время находятся в положение «открыто», низ полотна необходимо подпереть деревянным клином, в исключении провисания дверей.

Поставка дверей ДУ

Поставляются все виды дверей как герметические, так и защитно-герметические в собранном виде,

• технический паспорт с отметкой ОТК;
• инструкцией по монтажу и чертежом общего вида;

На самой двери, с наружной стороны крепится шильдик с указанием завода-изготовителя (Опытный завод оборудования защитных сооружений – ООО «ОЗОЗС»), шифр изделия, номер ТУ, номер изделия и дата изготовления.

Двери обертываются специальной пленкой, которая имеет защиту от коррозии металла и укладываются на паллеты для передачи в транспортировку.

По договоренности с заказчиком, двери отгружаются со склада завода и доставляются либо собственным транспортном, либо транспортом заказчика, либо транспортной компанией.

Срок годности дверей ДУ

Завод ОЗОЗС гарантирует соблюдение качественных и технических характеристик дверей ДУ согласно паспорту, при условии соблюдение эксплуатационных условий и режима хранения.

Цена дверей ДУ

Цена на двери защитно-герметические ДУ и герметические ДУ зависит от марки дверей, от механизма открывания, дополнительных и количества. В связи с тем, что завод имеет долгосрочные партнерские соглашения с поставщиками металла и механизмов цены на двери ДУ оптимальные, более того, при комплексной поставке с другим инженерным оборудованием завода ОЗОЗС могут быть предложены приятные скидки.

Купить дверь ДУ для защитного сооружения гражданской обороны

Любую дверь ДУ как стандартную, так и по индивидуальному заказу вы можете заказать, любым удобным для Вас способом, через сайт или по телефону.

Срок поставки дверей ДУ зависит от марки дверей ДУ защитно-герметических, герметических, дополнительной комплектации и количества. Большая часть изделий в наличии на складе завода ОЗОЗС.
