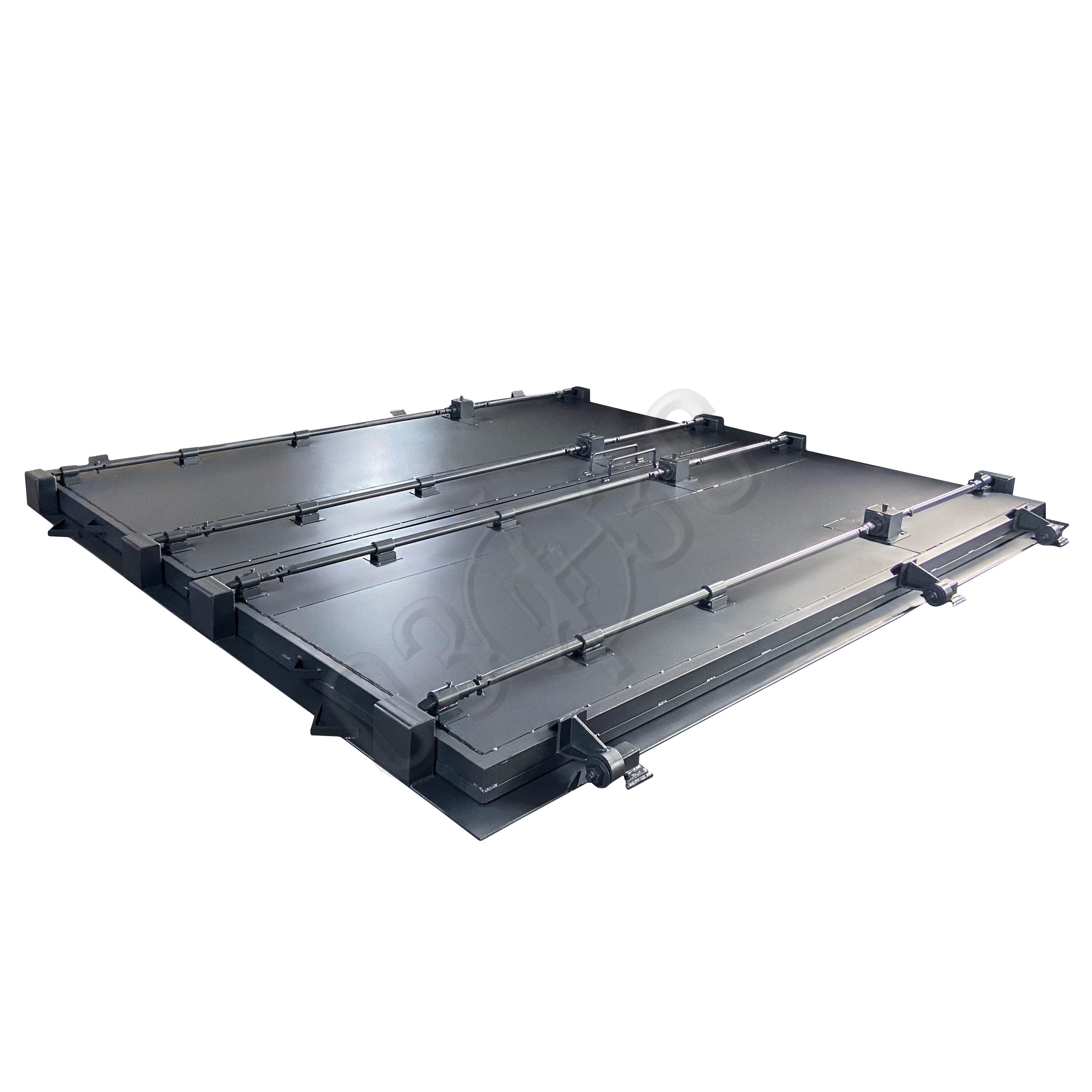

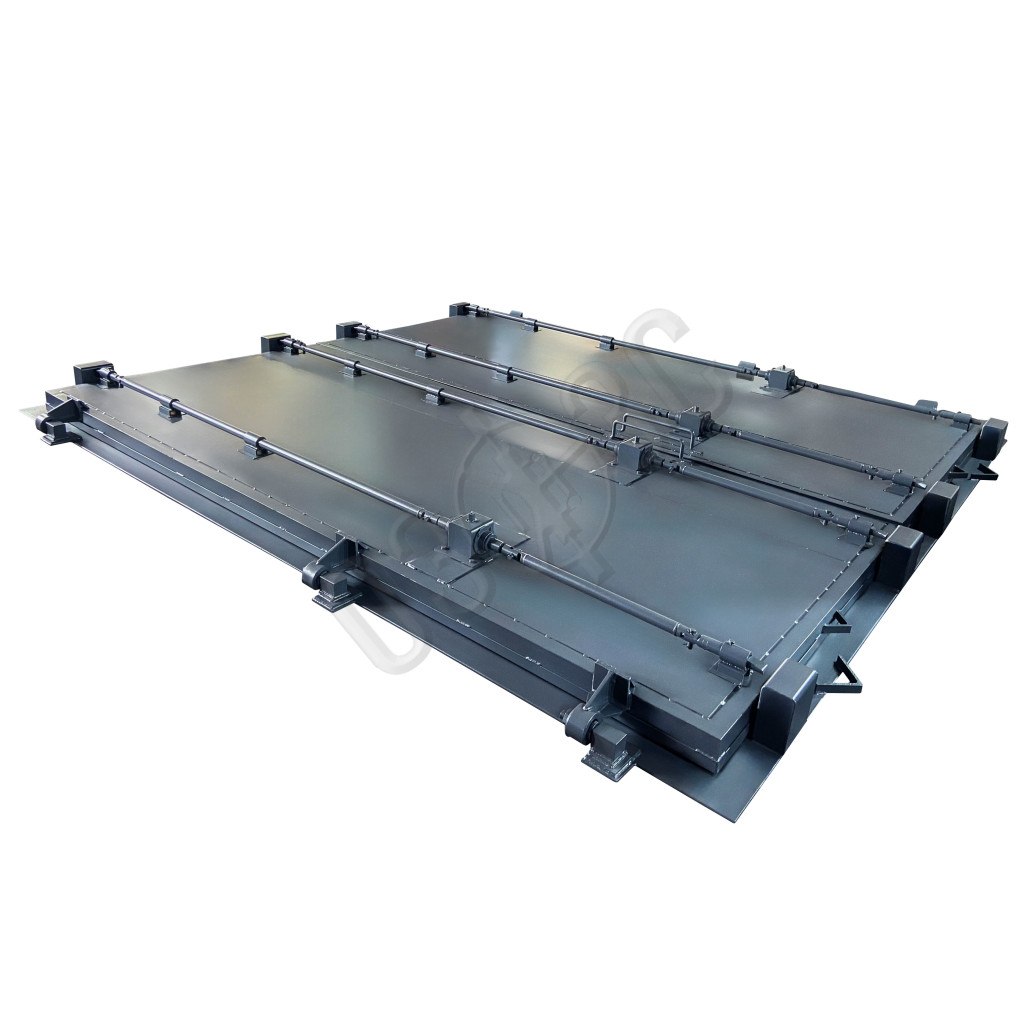

Ворота защитно-герметические ВУ

  • Артикул: 2318-3251

Вы можете купить ворота защитно-герметические ВУ обратившись в чат к онлайн-консультанту, позвонив по бесплатному телефону 8 800 100 2962 или отправив запрос на электронную почту info@protivogaz.com.

ТУ 25.99.21.006-52404267-2018

Ворота ВУ кране необходимы для защитных сооружений гражданской обороны где большой проем, предназначенный для въезда автотранспорта, например, скорой помощи, транспорта для перевозки людей для укрывания и других случаев. Ворота широко используются на атомных станциях АЭС, метрополитенах.

Ворота защитно-герметические ВУ так же, как и двери защитно-герметические ДУ, должны герметично закрывать проезд. Герметичность достигается за счет плотного прилегания полотна ворот ВУ к проемам убежищ и уплотнительной резины, которая наносится по периметру ворот.

Ворота герметические и защитно – герметические ВУ должны эффективно защищать помещения защитного сооружения ГО от попадания ударной волны во внутрь убежища, зараженного воздуха и радиоактивной пыли.

В зависимости от класса убежищ гражданской обороны изделия изготавливаются различных марок и различной конструкции.

Таблица 1. Технические характеристики ворот ВУ (ОЗ)

Тип убежища Тип ворот Размер проема, мм Габаритные размеры мм Масса, кг Вид открывание
I ВУ (ОЗ)-I-3 3000х2400 3660х2620х560 3850 распашные
I ВУ(ОЗ)-I-5 3000х2400 3656х2816х370 4190 распашные
I ВУ(ОЗ)-I-6 2200х2400 По согласованию распашные
II ВУ(ОЗ)-II-3 3000x2200 3660x2620x270 2970 распашные
II ВУ(ОЗ)-II-5 3000x2400 3856x2816x320 3600 распашные
II ВУ(ОЗ)-II-6 2200x2400 По согласованию распашные
III ВУ(ОЗ)-III-3 3000x2200 3660x2620x220 1970 распашные
III ВУ(ОЗ)-III-5 3000x2400 3656x2816x270 2465 распашное
III ВУ(ОЗ)-III-6 2200x2400 По согласованию распашные
IV ВУ(ОЗ)-IV-1 3300x2200 3656x2816x460 2060 распашные
IV ВУ(ОЗ)-IV-3 3000x2400 2736х2816х220 1035 распашные
IV ВУ(ОЗ)-IV-4 3000x2400 3656x2816x220 2132 распашные
I ВУ(ОЗ)-I-4 3000x2200 По согласованию 6230 откатные
I ВУ(ОЗ)-I-7 2200x2400 По согласованию 4610 откатные
II ВУ(ОЗ)-II-4 3000x2200 По согласованию 5515 откатные
III ВУ(ОЗ)-III-2 3000x3600 3720х2746х300- 7165 откатные
IV ВУ(ОЗ)-IV-2 3000x2200 По согласованию 2120 откатные
IV ВУ(ОЗ)-IV-7 2200x2400 5200х3390х600 2310 откатные
I ВУ(ОЗ)-I-1 2200x2400 2616х2816х620- 3052
II ВУ(ОЗ)-II-2 2200х2400 2736х2816х570 2626
III ВУ(ОЗ)-III-1 2000x2400 2736х2816х525- 1930
I ВУ(ОЗ)-I-2 3000x2400 3720х2746х480 4261
II ВУ(ОЗ)-II-2 3000x2400 3720х2746х420- 3650

Ворота производятся по серии 01.036-6, разработанной в СССР и техническим условиям Опытного завода оборудования защитных сооружений, которые были разработаны по новым требованиям к инженерно-техническому оборудованию https://youtu.be/llh7yhZ5ORA

Конструктивно все модификации ворот герметических ВУ и защитно-герметических ВУ состоят из полотна, коробки и механизма запирания, то есть задраивания.

Маркировка гермоворот ВУ

Все марки ворот для убежищ маркируется в соответствии с требованиями нормативной документации СНиП и имеет индекс и цифры.

Условные обозначения маркировки ворот герметических, пример Опытного завода оборудованиязащитных сооружений ( ООО «ОЗОЗС»)

В - ворота

У – предназначены для убежищ

(ОЗ) – завод изготовитель – Опытный завод оборудования защитных сооружений

-I-II-III-IV - класс ЗСГО

- 8 - номер разработки для данного типа

Устройства сигнализации и блокировки на гермоворотах убежищ не предусмотрены СНиП П-11-77*Защитные сооружения гражданской обороны».

Ворота защитно-герметические ВУ распашные

Ворота распашные защитно-герметические имеют маркировку: ВУ-I-3, ВУ-I-5, ВУ-I-6, ВУ-II-3, ВУ-II-5, ВУ-II-6, ВУ-III-3, ВУ- III-5, ВУ- III-6 отличаются техническими характеристиками. Способ открывания дверей – петельное.

Ворота защитно-герметические марки ВУ-I-6, ВУ-II-6, ВУ-III-6 имеют одно полотно и открываются с помощью петель в одну сторону. В связи с тем, что механизм открывание ворот защитно-герметических ВУ осуществляется либо в левую, либо в правую сторону, необходимо указывать в заказе на изготовление.

Ворота защитно-герметические марки ВУ-I-3, ВУ-I-5, ВУ-II-3, ВУ-II-5, ВУ-III-3, ВУ- III-5 имеют два полотна, которые открываются в разные стороны с помощью петель.

Металл, применяемый для производства именно защитно-герметических ворот ВУ значительно толще чем у ворот герметических, поэтому имеют больший вес. Соответственно цена ворот защитно-герметических ВУ значительно выше цены ворот герметических.

Механизм закрывания или задраивания может быть выполнен разничными способами в соответствии с требованиями нормативной документации, а сам штурвал может быть выполнено в виде круглого руля, или рукоятки.

Сам механизм ворот защитно-герметических ВУ выполнен так, чтобы открывание и закрывание дверей происходило с обеих сторон (внешней и внутренней).

Ворота герметические ВУ распашные

Ворота распашные герметические имеют маркировку: ВУ-VI-1. ВУ-VI-3, ВУ-VI-4 отличаются техническими характеристиками. Способ открывания дверей – петельное.

Ворота герметические марки ВУ-VI-3 имеют одно полотно и открываются с помощью петель в одну сторону. В связи с тем, что механизм открывание ворот защитно-герметических ВУ осуществляется либо в левую, либо в правую сторону, необходимо указывать в заказе на изготовление.

Ворота герметические марки ВУ-VI-1, ВУ-VI-4 имеют два полотна, которые открываются в разные стороны с помощью петель.

При изготовлении герметических ворот ВУ применяется более тонкий металл, в связи с этим, имеют меньший вес чем защитно-герметические ворота. Соответственно цена ворот герметических ВУ отличается от цены ворот защитно-герметических.

Механизм запирания ворот может выполняться различными способами, но в строгом соответствии с требованиями нормативной документации, штурвал может быть выполнено в виде круглого руля, или рукоятки.

Сам механизм ворот выполнен так, чтобы открывание и закрывание дверей происходило с обеих сторон (внешней и внутренней).

Ворота защитно-герметические ВУ откатные

Ворота откатные защитно-герметические имеют маркировку: ВУ-I-4, ВУ-I-7, ВУ-II-4, ВУ- III-2 отличаются техническими характеристиками. Способ открывания дверей – монорельсы.

Ворота защитно-герметические откатные марки ВУ-I-4, ВУ-I-7 имеют одно полотно и открываются по монорельсу в одну сторону. В связи с тем, что механизм открывание ворот защитно-герметических ВУ откатных осуществляется либо в левую, либо в правую сторону, необходимо указывать в заказе на изготовление.

Ворота защитно-герметические откатные марки ВУ-II-4, ВУ-III-2 имеют два полотна, которые открываются в разные стороны по монорельсу.

Полотно ворот закрепляется на тележках специальных ходовых с помощью которых ворота передвигаются по монорельсу. Открывание и закрывание происходит при помощи ручного привода через систему отводных блоков.

Ручной привод устанавливается с внутренней стороны ворот в стороне от проема и имеет две приводные рукоятки, что позволяет пользоваться им изнутри и снаружи помещения

Ворота герметические ВУ откатные

Ворота откатные герметические имеют маркировку: ВУ-VI-2, ВУ-VI-7 отличаются техническими характеристиками. Способ открывания дверей – монорельсы.

Гермоворота ВУ-VI-7 имеют одно полотно, а ВУ-VI-2 имеют два полотна, закрепленных на ходовых тележках и перемещающихся по монорельсам, Техника работы ворот аналогична воротам защитно-герметическим откатным, отличие заключается в отсутствии привода, открывание происходит вручную.

Цена гермоворот ВУ-VI-2, ВУ-VI-7 будет отличаться от ворота откатных защитно-герметических ВУ-I-4, ВУ-I-7, ВУ-II-4, ВУ- III-2, так как в производстве используется менее тонкий лист металла.

Ворота ВУ герметические и защитно-герметические по индивидуальному заказу

Если в вашем убежище не стандартные проемы для установки ворот ВУ то наше производство готово изготовить по запросу ворота распашные или откатные по вашим размерам.

Установка и покраска

Все марки гермоворот ВУ должны установлены строго вертикально, допускаются небольшие отклонения и быть окрашены, за исключением трущихся деталей и иметь маркировку в соответствии Приказу МЧС России 583 и Свода Правил СНиП.

Цвет дверей ДУ и другого инженерного оборудования должен соответствовать требованиям Приказа 583. Не допускается разного колера,

Герметичность примыкания ворот распашных обеспечивается специальной уплотнительной резиной по всему периметру дверей.

Поставка ворот ВУ

Поставляются все виды ворот как герметические, так и защитно-герметические в собранном виде с документами:

  • технический паспорт с отметкой ОТК
  • инструкцией по монтажу
  • чертеж общего вида

На полотне ворот, с наружной стороны крепится шильдик с указанием завода-изготовителя (Опытный завод оборудования защитных сооружений – ООО «ОЗОЗС»), шифр изделия, номер ТУ, номер изделия и дата изготовления.

Гермоворота обертываются специальной пленкой, которая имеет защиту от коррозии металла и укладываются на паллеты для передачи в транспортировку.

По договоренности с заказчиком, ворота отгружаются со склада завода и доставляются либо собственным транспортном, либо транспортом заказчика, либо транспортной компанией.

Гарантии на качество гермоворот ВУ

Завод ОЗОЗС гарантирует соблюдение качественных и технических характеристик ворот ВУ согласно паспорту, при условии соблюдение эксплуатационных условий и режима хранения.

Цена ворот защитно-герметических и герметических ВУ

Цена на ворота зависит от марки дверей, от механизма открывания, дополнительной комплектации и количества. В связи с тем, что завод имеет долгосрочные партнерские соглашения с поставщиками металла и механизмов цены на гермоворота ВУ оптимальные, более того, при комплексной поставке с другим инженерным оборудованием завода ОЗОЗС могут быть предложены приятные скидки, бонусы.

Купить ворота защитно-герметические или герметические распашные, или откатные ВУ для защитного сооружения гражданской обороны в компании по выгодным для Вас ценам.

Срок поставки ворот ВУ зависит от марки, механизма открывания, дополнительной комплектации и количества. Большая часть изделий в наличии на складе завода ОЗОЗС.
